无齿轮起升机构

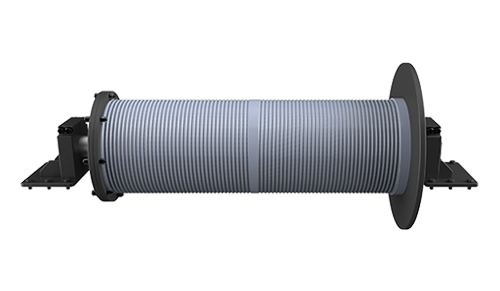

无齿轮起升机构由自主研制、世界首创的超低转速大扭矩外转子永磁同步电机、电控系统和制动系统组成的驱动单元，主要用于以替代传统的“电机+联轴器-减速机+卷筒等四连驱动单元，可广泛应用在机械、港口、船舶、造纸、矿山、物流、核电、建筑、风电、海上重工等各行各业起重机的提升小车上，也可用于起重机变幅、旋转，运行等机构上。
其工作原理是：根据起重机提升小车需要的扭矩和转速，由电控系统发出指令，低转速大扭矩电机（卷筒就是外转子）直接驱动卷筒，带动钢丝绳实现负载运动。

GBM起重机与欧式及传统起重机性能对比表

(以QD200t/50t-33m H=28m A3为例）

对比内容	GBM型起重机	欧式轻量化起重机	国产传统标准起重机
工作级别	A3-A8可调整、可保护	A3-A8可调整、无保护	A3-A8不可调整、无保护
传动形式	简单	复杂	复杂
速度调节范围宽	速度范围涵盖0.1-90m/min，调速比可以实现1:300	1:10（最大1:15）	不调速，加变频器可实现1:10
轻载快速	可根据实时重量，在恒功率段实现轻载快速，取消副钩。	不能实现	不能实现
微速运行	开启微速运行功能，把速度控制在0.2m/min以下，可实现精准定位，避免因运行速度过快而反复定位及负载磕碰划伤的发生	不能实现，少数进口起重机有类似可选功能，但性能达不到工埠水平	不能实现
定距点动	开启定距点动功能，每次点动距离设定为1-3mm，可以保证负载平稳作业，实现高精度定位，特别适合大型机械装备的维修及精密装配	不能实现定距点动，点动有冲击	不能实现定距点动，点动有冲击
同步控制	标配功能，可实现两套及以上驱动机构的同步控制。	可选功能，需要增加同步装置	可选功能，需要增加同步装置
柔性启动柔性刹车、零速制动	保护负载免受冲击，延长起重机钢结构和制动器等零部件使用寿命。	零速制动不能实现	全部不能实现
多重安全保护模式	标配安全制动器和电磁安全保护装置。即使安全制动器失效，也能保护载荷避免失速下滑	一种或两种安全保护，安全制动器是选配	一种或两种安全保护，安全制动器是选配
电机启动无冲击电流	启动电流不超过额载工作电流，延长电气寿命，节省母线投资。	启动电流为额载电流的2-3倍，频繁冲击影响电气寿命和同线路其它设备运行，输电母线投资大	启动电流为额载电流的2-3倍，频繁冲击影响电气寿命和同线路其它设备运行，输电母线投资大
系统高效，节能效果明显	综合省电20%以上。电机可四象限运行，实现能量回馈，回馈效率高、质量好，满足入网要求。	较之传统机型节略省电，实现回馈效率低，质量差	不节电
带载启动不下滑	可以实现不下滑	有少量下滑	有下滑
带空钩自学习	无需拆电机带载自学习，自学习参数准确，方便现场调试。	起重机电机与减速机必须分离后才能带载自学习，现场调试不方便	起重机电机与减速机必须分离后才能带载自学习，现场调试不方便
开启“互联网+”新功能	可实现起重机工作可视化、数据采集、远程诊断、远程控制、多机联动、生产线无人值守、与生产线要求无缝对接等多项功能。	先进欧式起重机可以实现	不能实现
预留功能升级接口	可升级通讯故障保护、自动定位、防摇摆、预先设定动作等功能。	不能实现预留功能接口	不能实现预留功能接口
超静音	工作噪音低于55分贝	80分贝以上	85分贝
清洁环保	GBM起重机可以做到任何部位不用机油，更不会漏油，特别适合大型精密机械装配，造纸等需要清洁环保的场合使用。	有漏油现象	漏油
结构简单,组装方便，维护便捷	易损件少，维护量小	每年进行维护	每年进行维护
