首 页 / 产品中心 / BMH型 电动葫芦门式起重机(半门式)

MS型-手推门架式起重机-MS型-固定门架式起重机 产品图片 Product images

手推门式起重机

产品说明 Product Description

第一部分技术参数说明

1、龙门架表面采用喷砂除锈,底漆采用:乐化环氧聚酯胺底漆+环氧聚酯胺面漆。可到乐化油漆查询价格,每桶价格在900元左右,2*900+人工电费。

2、万向轮采用“申牌”万向轮http://www.shenpai.com/

国内最好品牌,质量超越同级国际品牌,轮直径200mm,材质尼龙轮,非市面上普通的聚酯胺轮子,尼龙轮的硬度和耐磨程度与钢材材质相同,单轮承重3500kg,阻尼系数3/1000,也就是说只要15KG的力就可以将5T的重物移动。

3、整车自重2.3吨。电动葫芦+附件500kg。

4、钢板采用山钢集团产品,并附材质单。主梁材质Q2345,工字钢采用莱钢集团特钢厂出品,上海磁悬浮列车轨道就是出自这里。工字钢运行平稳无接缝,耐磨,表面硬度达到HB300。

5、立柱采用聊城嘉龙管业无缝钢管,垂直度稳定性国内最好。

6、技术标准:通过并符合以下标准。

GB/T3811-2008 起重机设计规范

JB/T9008.1-99 钢丝绳电动葫芦型式和基本参数标准

JB/T9008.2-99 钢丝绳电动葫芦技术条件

JB/T5663-2008 电动葫芦门式起重机制造标准

7、工作级别:整机工作级别更高A3,JC=30%,部件工作制度:M4

8、电动葫芦:山东龙辉起重机械有限公司

起升+运行电机:南京起重电机总厂

小车运行速度:0.8KW 20m/min

起升速度:1-5T =8m/min ,10T=7m/min, 16T=3.5m/min,20T=3m/min, 32T=1.5m/min

9、电器部分:进口合资品牌:施耐德电器,接地保护,短路保护,失压保护,过流过载保护,电源错相保护。

10、电缆:专利产品:电缆厂家定制专利产品,100%足平方,YC橡套带钢丝扁平电缆。电缆双侧带防拖拽钢丝绳,保证运行时绝不拖拽不断线,保证设备正常运行。

质量保证

1、环氧聚酯胺油漆耐晒耐油耐腐蚀,质保三年,不褪色,不变色。

2、万向轮二年包退包换。

3、主梁质保5年,无超载情况下,完全符合国家标准。

4、电动葫芦:A级质保1年,B级质保2年,C级质保3年。

5、手拉葫芦:质保2年。

6、故障保修:接到保修电话2小时内响应。

7、焊接成型:主要部件采用数控+半自动切割准确下料,大量采用生产制造胎具,焊接平台,保证成型准确稳定的加工工艺,整体焊接全部采用CO2气体保护焊,半自动埋弧焊,焊接强度大。

8、检验机构:设备经过第三方焊接探伤检测机构,100%通过超声波探伤与X射线探伤合格,才准予出厂。

9、山东省特种设备检验机构驻厂检验,从设计;材料;制造;应配件等全程检验。并取得设备监检报告合格后,方可出厂。

名称 Title 单位 Unit 规格 Specs
额定起重量 Load: Gn 0.2T,0.5T,0.8T,1T,2T,3T,5T
跨度 Span: L <12m
提升高度 Lifting Height: H <12m
工作电源 Power source 可选 3p A.C 50HZ 380V
工作级别 Class: jc A1
运行机构   固定式,聚酯胺万向轮,尼龙万向轮(硬度:HB300 高于Q235钢材硬度)
小车机构   电动,手动跑车
吊装机构   手拉葫芦,电动钢丝绳葫芦,环链电动葫芦。


注:Gn=额定起重吨位 S=跨度(左轨道中心至右轨道中心的距离) H=提升高度(地面至吊钩最高点的距离)

采用钢材材质:Q345

表面处理:抛丸预处理

油漆:环氧富锌底漆+环氧富锌面漆 汽车用漆

漆膜厚度不低于180UM

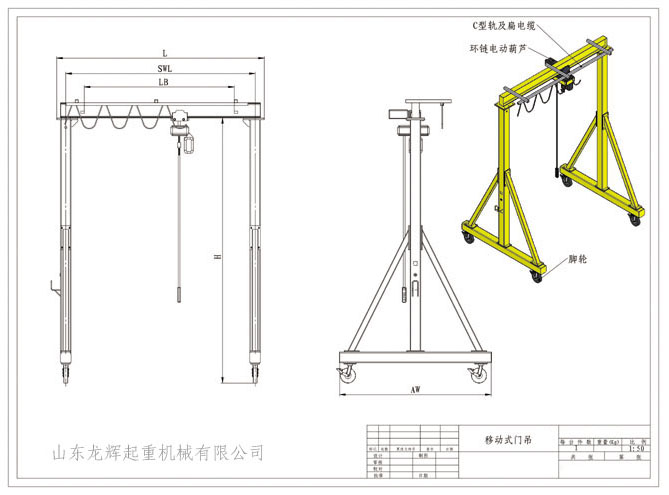

产品图片展示

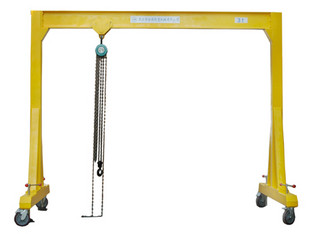

手推门式起重机

起重机
